产品概述
该转台轴承是一款高性能、高精度的旋转工作平台，适用于各种需要精确分度和定位的应用场合。其设计采用了交叉滚子轴承与深沟球轴承相结合的方式，确保了在承受重载荷时仍能保持平稳运行。
产品特点
这款转台轴承具备多项显著的产品特点：
结构设计：采用交叉滚子轴承与深沟球轴承组合方案，提高整体刚性和抗冲击能力。
承载能力：最大承载12000Kg，低转动惯量（6200 kgm²），适合高速旋转应用。
精度表现：分度精度±20角秒，重复定位精度±5角秒；输出法兰跳动控制在0.02mm以内。
动力传输：支持电机直驱或减速机驱动，传动比1:40，高效且可靠。
噪音控制：噪声水平≤80dB，提供舒适的工作环境。
防护等级：IP40，适应恶劣工业条件。

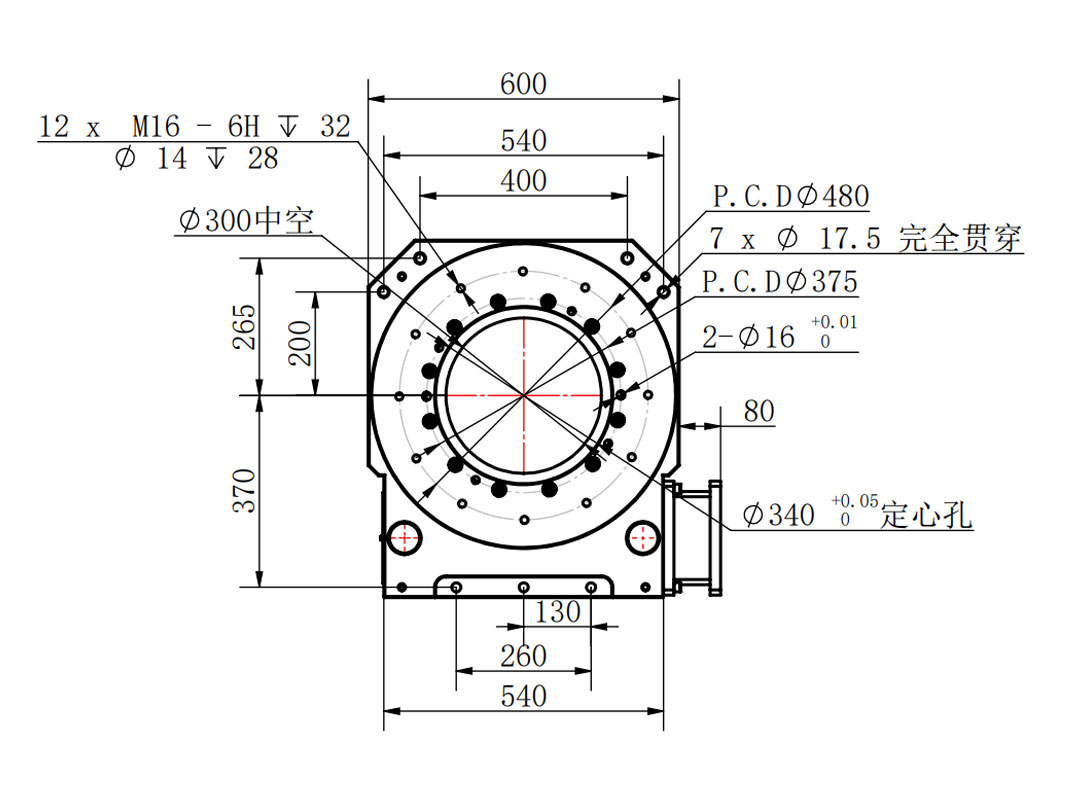

结构图
伺服转台选型参数表
| 项目 | 单位 | 参值 |
|---|---|---|
| 转台轴承 | 2 | |
| 台面尺寸 | mm | 590 |
| 中心孔直径 | mm | 300 |
| 安装位置 | 电机默认右侧（左右侧可置） | |
| 旋转方向 | 右旋 | |
| 驱动布置 | 90 - 180° | |
| 凸轮曲线旋向 | 右向 | |
| 测量系统 | 原点开关及光栅外置（根据需要可加） | |
| 重量（不含减速机电机马达座） | kg | 520 |
| 最大承载能力（建议使用） | Kg | 12000 |
| 允许转动惯量 | kg㎡ | 6200 |
| 允许轴向受力（动态） | N | 130000 |
| 允许径向受力（动态） | N | 68000 |
| 最小起动扭矩 | Nm | 2.1 |
| 允许负载扭矩 | Nm | 10000 |
| 允许倾覆力矩 | Nm | 21000 |
| 分度精度 | 角秒 | ±20 |
| 重复定位精度 | 角秒 | ±5 |
| 输出法兰最大轴向跳动 | mm | 0.02 内 |
| 输出法兰径向跳动（定位轴） | mm | 0.01 内 |
| 驱动方式 | 电机直驱或减速机均可 | |
| 传动比 | 1:40 | |
| 允许输入最高转速 | rpm | 1500 |
| 额定转速 | rpm | 10 |
| 允许输入最大扭矩 | Nm | 300 |
| 制动器最大力矩 | Nm | |
| 伺服电机 | 主流品牌 180 或者 220 机座电机 | |
| 噪声 | DB | ≤80 |
| 防护等级 | IP | 40 |
应用领域
该转台轴承特别适合以下几个关键领域：
自动化生产线：用于零件精确定位、组装和检测等工序，提升智能化水平。
数控机床：实现复杂工件的高精度加工，满足苛刻的精度要求。
机器人技术：作为关节支撑组件，确保机器人动作稳定准确。
航空航天：能在极端环境下持续稳定工作，应用于飞行器姿态调整等场景。
